1  概述

1.1  產品特點

a  產品通過特殊設計和采用專門的阻燃材料，使電纜具用良好的阻燃性能。產品執行MT818.13和MT386標準。

b.  由于交聯聚乙烯電纜料的固有特性，電纜適用于高落差和垂直敷設。產品具有良好的化學穩定性，對一般酸、堿和油有良好的耐受能力，.因此電纜在上述環境中使用時，各項性能均能長期維持穩定,運行安全可靠。

c.  產品的耐熱性能優良，導體長期運行工作溫度為90℃，短時過載溫度可達160℃，短路溫度可達250℃，其耐熱性能優于其它類型的電力電纜。

d.  產品具有優異的電氣性能，其體積電阻系數比聚乙烯高兩個數量級，介質損耗角正切比交聯聚乙烯低兩個數量級，在高電壓下更顯示其優越性。

1.2  產品用途及適用范圍

煤礦用交聯聚乙烯絕緣電力電纜用于煤礦井下或地面固定敷設的交流50Hz，額定電壓Uo/U為8.7/10kV及以下輸配電線路中傳輸電能。

電纜的額定電壓應適合于使用電纜系統的運行狀況，用Uo/U(Um)表示,均為有效值,單位為kV。

U0——電纜設計用的導體與屏蔽或金屬套之間額定電壓；

U——電纜設計用的導體之間的額定工頻電壓；

Um——設備最高電壓(使用設備和系統最高電壓的最大值)。

注：U0按系統接地故障持續時間不同分為兩類。

具體分類如下：

第一類：U0/U=0.6/1kV(Um=1.2kV)、1.8/3kV(Um=3.6kV)、3.6/6kV(Um=7.2kV)、6/10kV(Um=12kV)

第二類：U0/U=6/6kV、8.7/10kV(Um=15kV)

第一類電纜——用于單相接地故障時間第一次一般不大于1min的系統，也可用于最長不超過8h，每年累計不超過125h的系統；

第二類電纜——用于接地故障時間更長的系統。對電纜絕緣性能要求較高的場合，也應采用第二類。

 各型號電纜的適用范圍見表1

表1電纜型號、名稱和適用范圍

1.3  產品的品種型號及規格

煤礦用交聯聚乙烯絕緣電力電纜的品種和型號見表1。

產品型號各部分意義如下：

第一位：系列代號M—— 煤礦用阻燃電纜；

第二位：絕緣材料代號YJ—— 交聯聚乙烯絕緣；

第三位：護套材料代號V—— 聚氯乙烯護套，電纜有外護層時為內護層的材料代號；

第四位：鎧裝層代號2—— 雙鋼帶；3—— 細圓鋼絲；4—— 粗圓鋼絲；

第五位：外護套材料代號2——聚氯乙烯外護套。

煤礦用交聯聚乙烯絕緣電力電纜的品種和型號見表2。

表2電纜品種和規格

1.4使用環境條件和工作條件

a.交聯電纜為全塑結構的電力電纜，應注意防止碰撞和過小的彎曲,以免損壞電纜。

b  電纜長期運行溫度(即電纜導電線芯長期允許工作溫度)不得超過90C，短期過載溫度不得超過150C。在短時過載溫度下的運行時間，全年累計不得超過100小時，短路溫度不得超過250C，短路最大持續時間不得超過5秒。

1.5安裝敷設

a.電纜敷設時，環境溫度應不低于0C，若需要在0C以下環境溫度下敷設，電纜必須予先預熱后方可敷設。

b.電纜敷設時，最小彎曲直徑應不小于電纜外徑的15倍。

c.電纜終端和電纜中間接頭應嚴格按照電纜終端和電纜中問接頭安裝規范進行。我公司高壓交聯電纜(Uo為3.6kV及以上)的絕緣屏蔽(黑色層)采用可剝離型交聯半導電屏蔽，可以很容易的從絕緣上將其完整的剝離下來。剝絕緣屏蔽時應小心操作，應將半導體電層剝干凈,不能有殘留,也不能損傷絕緣。

d.在敷設施工和使用過程中，應嚴防水份和潮氣進入電纜線芯和絕緣里面，以防水樹放電。

1.6  警示語

電纜的維護和使用除一般規定外，還應符合《煤礦安全規程》的規定。

2 產品結構

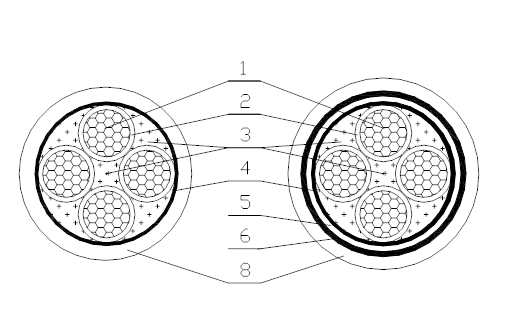

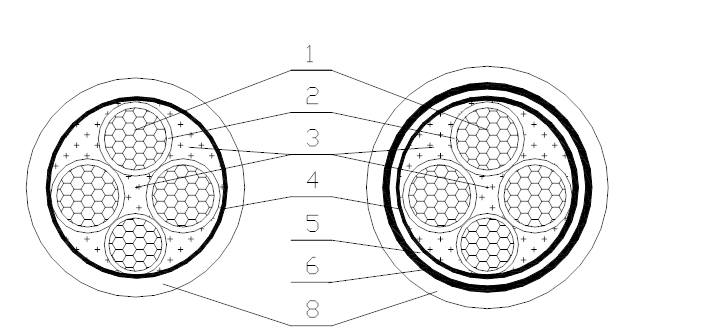

MYJV(4芯)                           MYJV22(4芯)

1銅導體              2絕緣         3填充        4包帶

5隔離套（內襯層））   6鎧裝鋼帶     7鎧裝鋼絲    8外護套

圖1  電纜結構示意圖
